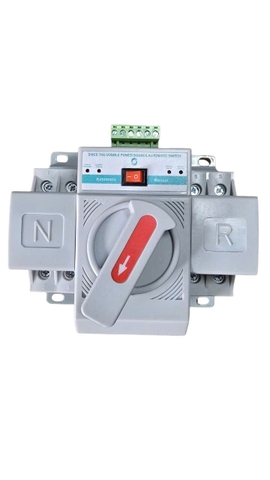

ATS 2 P 63A 230 V Điện Kép Tự Động chuyển đổi 1. Application TOQ3D là loại thiết bị đầu cuối tự động chuyển thiết bị. nó thích hợp cho 3 giai đoạn 4 dây (hoặc 1 giai đoạn 1 dây) năng lượng kép lưới với AC 50/60Hz, xếp hạng điện áp...

ATS 2 P 63A 230 V Điện Kép Tự Động chuyển đổi

1. Application
TOQ3D là loại thiết bị đầu cuối tự động chuyển thiết bị. nó thích hợp cho 3 giai đoạn 4 dây (hoặc 1 giai đoạn 1 dây) năng lượng kép lưới với AC 50/60Hz, xếp hạng điện áp 400 V/230 V và đánh giá hiện nay lên đến 63A. khi một điện đi sai (chỉ kiểm tra Giai Đoạn bình thường Một điện áp và dự trữ Giai Đoạn Một điện áp, chỉ kiểm tra giảm cân điện áp hoặc giai đoạn mất), nó sẽ tự động kết nối một hoặc một số tải mạch từ một sức mạnh để các năng lượng khác tự động, để đảm bảo bình thường cung cấp điện của tải mạch. Các tự động chuyển đổi phù hợp với IEC60947-6-1 và GB/T14048.11

2. điều kiện Bình Thường cho hoạt động và cài đặt: môi trường Điều Kiện Nhiệt Độ:-5 ~ + 40 ° C trang web cài đặt không phải là hơn 2000 mét trên mực nước biển. ô nhiễm Level: Lớp 3 lắp đặt Mục: 3

cài đặt thẳng đứng hoặc ngang cài đặt



4. tham số Chính



xếp hạng Hiện Tại Tức Là Một 6,10, 16,20, 25,32, 40 50, 63
Các Thiết Bị điện Class CB
sử dụng Category AC ~ 33B
vấp ngã Hiện Tại 5 ~ In (Type C), 10 ~ 15In (Type D),
điện áp định mức Ue 220 V (2 P), 380 V (3 P hoặc 4 P)
tần số định mức 50/60Hz
xếp hạng ngắn mạch kết nối khả năng Icm (Cao Điểm) 9.18KA 6.615KA
xếp hạng ngắn mạch breaking khả năng Icn (có hiệu lực giá trị) 6KA 4.5KA

6. Thiết Bị Đầu Cuối sơ đồ nối dây

UL8e2fpXf4dXXagOFbXk

7. Installation và hệ thống dây điện

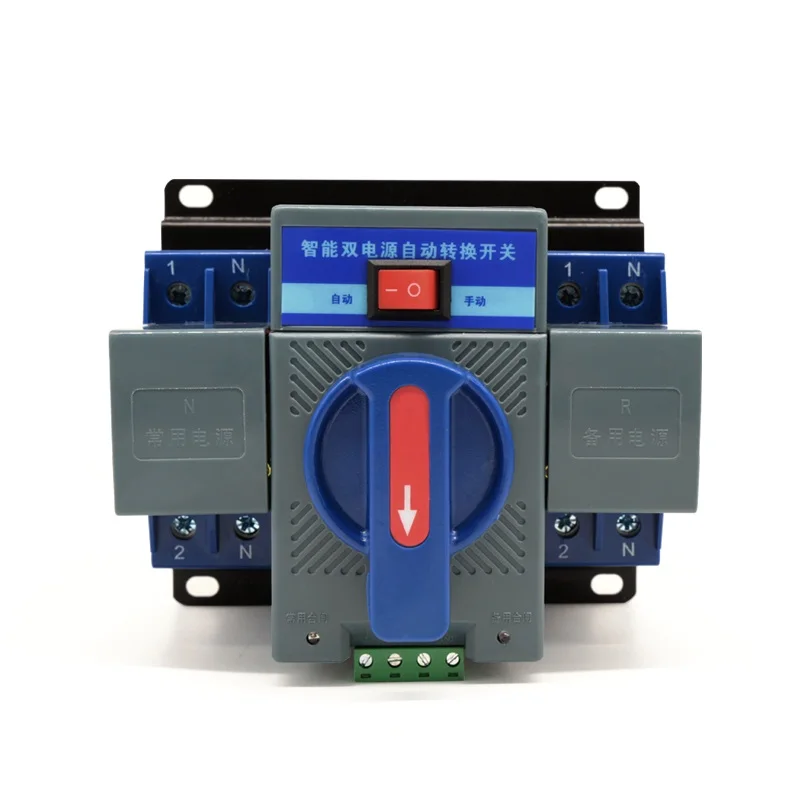

281640165



ATSE có thể được cài đặt trong điều khiển công suất tủ trực tiếp. người dùng có thể dây sau khi ATSE cài đặt (để thiết kế và tham khảo sử dụng). theo giá trị hiện tại sử dụng phù hợp dây dẫn để kết nối nguồn điện side (top thiết bị đầu cuối) và tải side (dưới thiết bị đầu cuối) của MCB của bình thường electric power và chế độ chờ năng lượng điện. trong giai đoạn kết nối song song tại tải bên, và đảm bảo thứ tự pha của bình thường electric power và chế độ chờ điện điện phải được phù hợp (dây theo A, B, C, N trình tự). cho 3 người ba lan ATSE nên thêm một dẫn với phần không ít hơn 0.3mm2 để kết nối theneuter dòng cung cấp điện một cách chính xác, do đó ATSE có thể làm việc đúng cách. cho 4 người ba lan hoặc 2 người ba lan ATSE, N cực của bình thường electric power và chế độ chờ electric power nên được kết nối với N cực của MCB tương ứng. ngoài ra, khi cài đặt ATSE xin vui lòng mặt đất đáng tin cậy tại nối đất nhãn hiệu.

8. Sử Dụng

1) Bình Thường sử dụng, xin vui lòng thiết lập chuyển đổi của bộ điều khiển tại Tự Động Chức Năng. dưới Tự Động làm việc các bộ điều khiển của ATSE màn hình bình thường điện điện và chế độ chờ electric power và hiển thị trạng thái đang chạy của ATSE. khi Bình Thường cắt điện, novoltage, thất bại, ATSE sẽ chuyển tải tự động từ bình thường sức mạnh để điện dự phòng. nếu điện bình thường có được quyền, ATSE sẽ chuyển tải tự động từ điện dự phòng để điện bình thường. các luminous diode trên bảng chuyển đổi chỉ ra chuyển đổi tắt tình hình.

2) Nếu bạn không không áp dụng tự động chuyển hoặc cần nhãn hiệu khác hoạt động xin vui lòng thiết lập bộ điều khiển tại thủ. dưới hoạt động hướng dẫn bộ điều khiển ngừng làm việc, và hướng dẫn sử hoạt động có thể làm cho bộ ngắt bật tắt, và công tắc không chuyển tự động.

3) Khi ATSE là ngắn mạch hoặc quá tải, các MCB của ATSE sẽ bảo vệ vấp ngã. nếu điện hiển thị bình thường tay cầm của MCB là chuyển đổi trên. nếu các MCB có bảo vệ vấp ngã người sử dụng nên thiết lập tại thủ và vận hành công tắc để kép tách phanh bằng tay, và kiểm tra các lý do của chuyến đi. sau khi rắc rối thanh toán bù trừ xin vui lòng thiết lập bộ điều khiển at auto một lần nữa để hoạt động.

4) Khi ATSE chuyển để tự động từ thủ, nếu bình thường và điện dự phòng là bình thường ATSE sẽ trước khi kết nối bình thường điện để tải (thậm chí nếu tải kết nối với điện dự phòng trước)

9. Matters cần chú ý

khi người dùng thử nghiệm hoặc hoạt động hãy làm theo tương đối quy tắc và trả tiền chú ý đến sau đây vấn đề để đảm bảo sử dụng của chúng tôi ATES một cách chính xác.

1) Neutral dây dẫn N không thể được kết nối trong cách sai lầm, phải kết nối đáng tin cậy, nếu không ATSE không thể hoạt động đúng cách, thậm chí là ghi điều khiển và động cơ.

2) Các bảo vệ nối đất ATSE phải được kết nối với đáng tin cậy để đảm bảo an toàn.

3) Phát Hiện lấy mẫu tín hiệu cho bộ điều khiển công suất làm việc và điện chính cung cấp được lấy từ bên cung cấp Điện của mạch chính, và làm việc sức mạnh của phụ trợ bị đầu cuối kết nối sử dụng cho kết nối chỉ số được lấy từ mạch chính, vì vậy không thể có điện áp thử nghiệm giữa phụ tùng thiết bị đầu cuối (trừ khi có tháo dỡ các thứ cấp dây). có thể có sức mạnh tần số điện áp thử nghiệm giữa mạch chính và vỏ hoặc giữa thứ cấp phụ trợ thiết bị đầu cuối và vỏ.

10. Simple xử lý sự cố

khi người dùng tìm thấy lỗi có thể yêu cầu chuyên nghiệp để kiểm tra và đối phó với. Tránh Xa cho An Toàn khi hoạt động. hoặc liên hệ với của chúng tôi Chuyên Dịch Vụ Ngành.

1) Năng Lượng Gấp Đôi đều bật, nhưng ATSE không thể chuyển nhượng tự động

1 Kiểm Tra Tự Động/manual phải ở trong tự động vị trí.

2 Kiểm Tra Xem đến dòng là chính xác hay không, nếu giai đoạn trình tự là phù hợp hay không, và hệ thống dây điện là rắn và đáng tin cậy hay không.

3 Kiểm Tra Xem các cầu chì bị đốt cháy trên không.

2) năng lượng Gấp Đôi đều bật, ATSE điện dự phòng là chuyển đổi trên.

4 Kiểm Tra Xem điện bình thường đến dòng có điện áp hay không.

5 Kiểm Tra Thường Được sử dụng bảo hiểm

6 Kiểm Tra Xem ánh sáng bên ngoài được kết nối trong cách sai lầm hay không
